Branchements BPMN : Comprendre les types et les meilleures pratiques

Dans le monde de la modélisation des processus métier, les branchements BPMN jouent un rôle crucial dans le contrôle du flux entre les activités. Ils représentent des points de divergence dans le processus — tels que des décisions, des chemins parallèles ou des attentes basées sur des événements — et sont essentiels pour créer des flux de processus clairs, logiques et efficaces.

Dans cet article, vous découvrirez les principaux types de branchements BPMN, quand utiliser chacun d'eux, et les meilleures pratiques de modélisation basées sur les conseils d'experts de BPMN Method and Style par Bruce Silver.

Qu'est-ce que les branchements BPMN ?

Dans BPMN (Business Process Model and Notation), un branchement est représenté par une forme de losange et est utilisé pour déterminer comment le flux du processus se poursuivra à un point donné. Les branchements peuvent :

• Diriger le flux vers un ou plusieurs chemins (divergence)
• Attendre que plusieurs chemins se rejoignent (convergence)
• Réagir à des événements externes (tels que des messages ou des minuteries)

Types de branchements BPMN

BPMN fournit plusieurs types de branchements pour représenter différentes manières dont un processus peut se diviser ou se fusionner. Chaque type a un comportement et des cas d'utilisation spécifiques, ce qui rend important le choix du bon en fonction de la logique de flux que vous devez modéliser.

De plus, tous les branchements sont visuellement représentés par une forme de losange, avec un marqueur distinct au centre pour indiquer le type de branchement.

Branchement exclusif (XOR)

Le branchement exclusif permet au processus de suivre une seule voie basée sur une condition. Il est couramment utilisé pour des points de décision tels que « approuvé » ou « rejeté », et ne nécessite pas de synchronisation par la suite.

Visuellement, il est représenté par un losange avec un symbole “X” au centre.

Branchement inclusif (OR)

Le branchement inclusif permet au processus de suivre une ou plusieurs voies simultanément, selon les conditions satisfaites. Il est utile pour les scénarios où plusieurs résultats peuvent se produire en même temps, et il nécessite une synchronisation lors de la fusion des voies qui se terminent par des événements déclenchés.

Ce branchement est dessiné comme un losange contenant un cercle au milieu.

Branchement parallèle (AND)

Le branchement parallèle déclenche toutes les voies sortantes en même temps, indépendamment de toute condition. Il est idéal pour exécuter des tâches indépendantes en parallèle et nécessite généralement une synchronisation au point où les voies convergent à nouveau.

Il est visuellement identifié par un losange avec un signe plus (+) au centre.

Branchement basé sur des événements

Ce branchement attend que des événements externes se produisent — comme la réception d'un message ou l'expiration d'un minuteur — et poursuit le chemin associé au premier événement qui se produit. Il est particulièrement utile dans les scénarios pilotés par des événements.

Sa représentation visuelle est un losange avec un cercle à ligne fine, contenant souvent un marqueur d'événement comme une horloge ou une enveloppe.

Branchement complexe

Le branchement complexe prend en charge une logique de flux de contrôle avancée, permettant des configurations telles que « attendre deux des branches suivantes » ou d'autres modèles personnalisés qui ne peuvent pas être modélisés avec des branchements de base.

Il est représenté par un losange avec un symbole astérisque (*) à l'intérieur.

Synchronisation et meilleures pratiques des branchements BPMN

Lors de l'utilisation de branchements dans BPMN, il est important de comprendre si les flux que vous divergez doivent être synchronisés avant de continuer le processus. Cela dépend du type de branchement utilisé et de la manière dont le processus se termine.

Clarifions cela avec une comparaison pratique :

🔄 Branchement parallèle : Synchronisation requise

Lorsque vous utilisez un branchement parallèle pour diviser le processus en plusieurs branches, tous les chemins s'exécuteront simultanément. Si ces branches doivent se rejoindre plus tard, vous devez utiliser un autre branchement parallèle pour les synchroniser — surtout si le processus se termine par un déclencheur (comme un message, un signal ou une escalade).

Exemple :

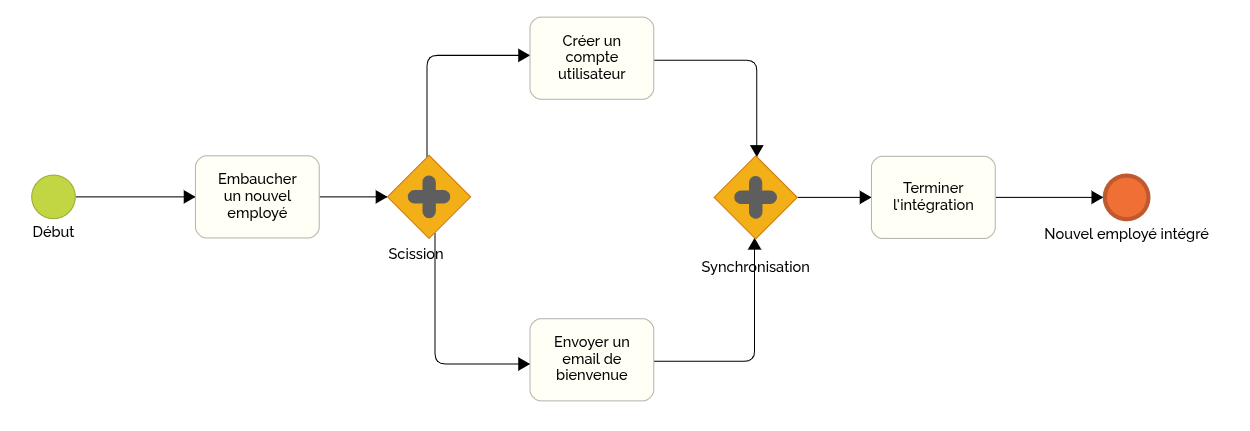

« Envoyer un email de bienvenue » et « Créer un compte utilisateur » s'exécutent en même temps. Les deux doivent se terminer avant de continuer vers « Terminer l'intégration ».

• ✅ Nécessite une synchronisation avec un autre branchement parallèle
• ✅ Assure que les deux branches sont terminées avant de continuer

❌ Branchement exclusif : Synchronisation non nécessaire

Un branchement exclusif, en revanche, permet de suivre un seul chemin. Étant donné que les autres chemins ne sont pas activés, il n'y a rien à synchroniser par la suite.

Exemple :

Après avoir examiné une demande d'achat, le processus passe soit à « Passer la commande d'achat » soit à « Demande annulée », mais jamais les deux.

• ❌ Pas besoin de branchement de jonction
• ✅ Le processus peut continuer naturellement à partir de chaque chemin

🟡 Exception importante

Même lors de l'utilisation de branchements parallèles ou inclusifs, la synchronisation peut ne pas être nécessaire dans certains cas.

Selon BPMN Method and Style de Bruce Silver, si chaque chemin se termine par un événement de fin simple (c'est-à-dire une fin sans déclencheur), alors la synchronisation des branches n'est pas requise.

Cela s'applique lorsque les flux parallèles sont censés se terminer indépendamment et qu'aucune action ultérieure ne dépend de leur achèvement.

Mais si un événement de fin inclut un déclencheur, alors la synchronisation est nécessaire pour éviter plusieurs déclencheurs non intentionnels.

Maintenant que vous comprenez la logique derrière la synchronisation, voici un tableau récapitulatif avec des recommandations basées sur la méthodologie de Bruce Silver :

🧠 Exemple Pratique de Branchements BPMN

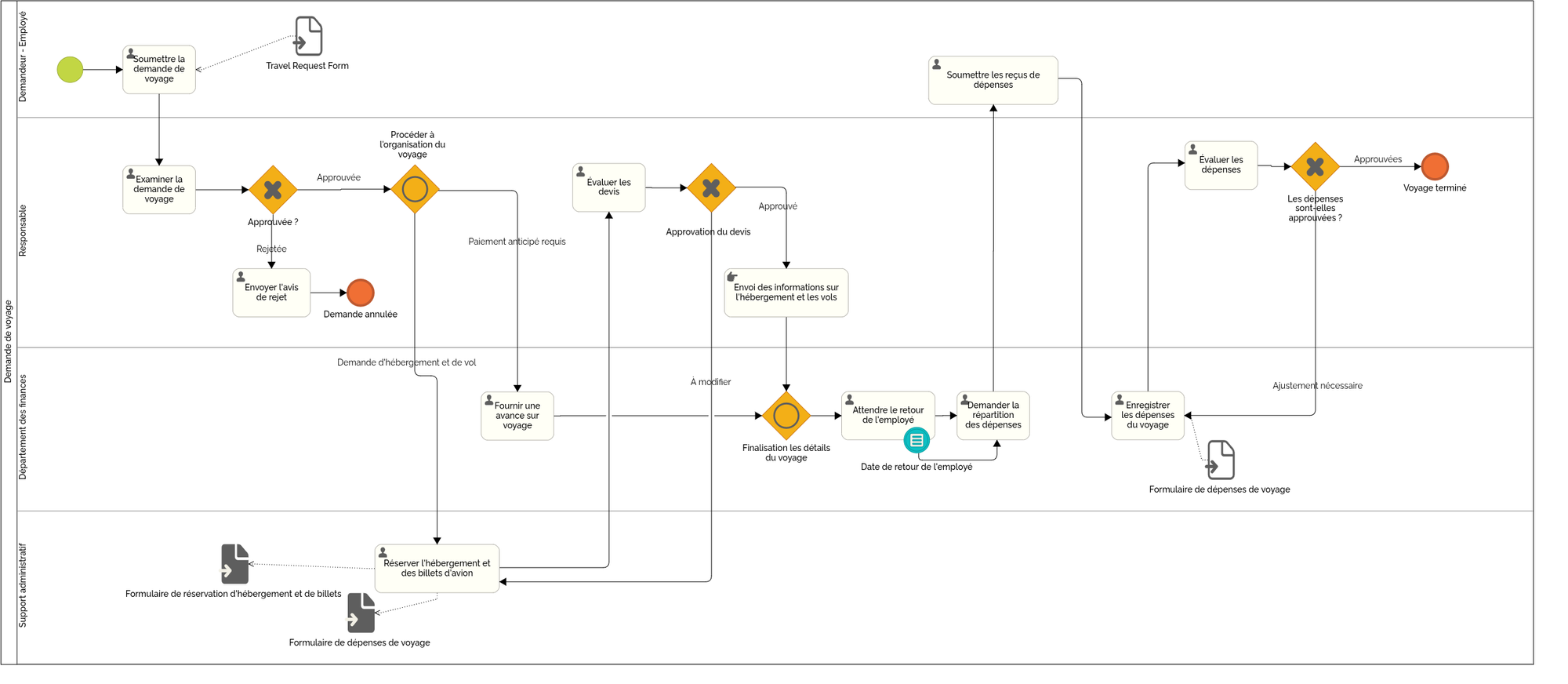

Ce diagramme BPMN pour les demandes de voyage est un excellent exemple pour illustrer comment différents types de branchements peuvent être appliqués dans des processus métier réels.

✅ Branchement Exclusif (XOR) — pour la prise de décision

Le premier branchement rencontré dans le processus est un Branchement Exclusif. Il est utilisé après que la demande de voyage a été examinée. Un seul résultat est possible :

• Si la demande de voyage est approuvée, le processus continue.
• Si elle est rejetée, le processus se termine par un avis d'annulation.

C'est un exemple classique d'utilisation d'un branchement XOR pour contrôler le flux basé sur une règle ou condition métier.

🔄 Branchement Inclusif (OR) — pour des besoins multiples simultanés

Une fois la demande approuvée, le processus atteint un Branchement Inclusif. À ce stade, le système évalue quels arrangements sont nécessaires :

• Réservation de billets d'avion
• Réservation d'hébergement
• Les deux

Selon ce qui est requis, un ou les deux de ces flux sont activés.
Plus tard, ces chemins sont synchronisés par un second Branchement Inclusif ("Finaliser les Détails du Voyage"), garantissant que toutes les tâches nécessaires sont complétées avant de continuer.

Cela démontre l'utilisation correcte d'une paire de branchements inclusifs — où vous vous divisez en plusieurs branches conditionnelles et devez les synchroniser avant de continuer, surtout lorsque plus d'une branche peut être active.

Vous pouvez ouvrir et explorer ce diagramme BPMN complètement gratuitement en utilisant un compte gratuit sur le HEFLO BPMN Modeler. Cliquez sur le bouton ci-dessous pour voir et éditer le diagramme directement dans votre navigateur :

🎓 Création de votre premier diagramme BPMN avec un branchement exclusif

Dans le cadre de notre cours gratuit de modélisation BPMN, nous vous guidons dans la création de votre premier diagramme BPMN — et il inclut un branchement exclusif.

Ce que vous apprendrez :

• Comment configurer un processus BPMN de base avec un événement de début et des tâches
• Quand et pourquoi utiliser un branchement exclusif pour la logique de décision
• Comment modéliser des flux de branchement en utilisant des conditions simples oui/non
• Les meilleures pratiques d'étiquetage pour la clarté et la maintenabilité

Cette expérience pratique est parfaite pour les débutants qui souhaitent comprendre la modélisation de processus à travers des cas d'utilisation réels.

📚 Lecture recommandée : BPMN Method and Style par Bruce Silver

Si vous souhaitez approfondir votre compréhension de BPMN au-delà des bases, nous recommandons vivement le livre BPMN Method and Style de Bruce Silver. À notre avis, c'est la référence la plus complète et pratique pour quiconque souhaite modéliser des processus métier avec clarté, précision et cohérence.

Sujets clés inclus :

• Tous les éléments BPMN expliqués, y compris les branchements, événements et sous-processus
• Erreurs courantes de modélisation et comment les éviter
• Meilleures pratiques pour les diagrammes de collaboration et les processus exécutables
• Directives pour des diagrammes lisibles et cohérents qui suivent une méthodologie structurée

Où acheter

Vous pouvez acheter le livre sur plusieurs plateformes populaires :

• 📘 Amazon (broché ou Kindle) : Recherchez ici
• 📗 Barnes & Noble : barnesandnoble.com
• 📕 Site officiel : methodandstyle.com — inclut des formations et des modèles

✨ Conclusion

Comprendre les branchements BPMN est essentiel pour tout professionnel travaillant avec l'automatisation des processus, l'amélioration continue ou la conception de flux de travail métier. Lorsqu'ils sont utilisés correctement, chaque type de branchement contribue à un modèle de processus plus clair, plus précis et prêt à l'exécution.
