Subprocessos BPMN: Entenda e Organize Seus Diagramas

À medida que os processos de negócio se tornam mais complexos, subprocessos tornam-se essenciais para manter a clareza, modularidade e reutilização. Neste artigo, você aprenderá o que são subprocessos em BPMN, quando usar cada tipo e como aplicá-los de forma eficaz.

O que é um subprocesso em BPMN?

Um subprocesso é uma atividade composta — em outras palavras, representa uma sequência de tarefas agrupadas que são tratadas como um único passo no processo principal. Em vez de mostrar todas as atividades de uma vez, o modelo exibe apenas o bloco de subprocesso, com detalhes disponíveis para aqueles que desejam expandi-lo ou analisá-lo separadamente. Subprocessos ajudam a: - Dividir grandes processos em partes mais gerenciáveis; - Reutilizar lógica comum; - Tornar os diagramas mais fáceis de ler e manter.

Benefícios de usar subprocessos

Subprocessos são aliados estratégicos na modelagem de processos porque promovem clareza, modularidade e padronização. Ao organizar um processo em partes menores e coesas, você melhora a comunicação entre as equipes e torna o modelo mais fácil de manter e evoluir ao longo do tempo.

• Organização: Mantém o processo principal limpo ao agrupar atividades relacionadas em blocos.
• Foco: Permite que as responsabilidades sejam divididas entre áreas ou equipes, facilitando a delegação e o entendimento.
• Padronização: Possibilita a reutilização consistente de fluxos que se repetem em diferentes partes do negócio.
• Governança: Melhora o controle sobre partes críticas do processo, apoiando a manutenção e a auditabilidade.

Tipos de Subprocessos BPMN 2.0

Ao modelar um processo de negócio, é comum identificar partes que merecem mais detalhes ou agrupamento lógico. O BPMN 2.0 oferece diferentes tipos de subprocessos para esse propósito, cada um com um papel específico. Compreender essas variações é essencial para representar seu processo de forma clara e precisa.

A tabela abaixo fornece uma visão geral dos principais tipos:

Subprocesso Embutido

Um subprocesso embutido é o subprocesso mais direto em BPMN. Ele é modelado dentro do mesmo diagrama de processo, o que significa que suas tarefas internas estão totalmente contidas dentro do processo pai.

Características principais:

• Parte do processo principal, com eventos de início e fim integrados.
• Pode ser representado de duas maneiras:
  • Colapsado: um retângulo com um ícone de “+” no centro.
  • Expandido: mostra todas as tarefas internas diretamente no diagrama.
• Ideal para detalhar uma seção do processo sem criar um novo diagrama.
• Não pode ser reutilizado em outros processos.

✅ Quando usar:

• Quando as tarefas estão intimamente relacionadas ao processo principal.
• Para melhorar a legibilidade do diagrama agrupando ações relacionadas.
• Quando a reutilização em outros fluxos não é necessária.

Exemplo:

Em um processo de "Registro de Novo Cliente", tarefas como verificar documentos, validar dados e aprovar o registro podem ser agrupadas em um subprocesso embutido chamado "Verificar e Aprovar Cliente".

Atividade de Chamada: o verdadeiro "subprocesso reutilizável"

No BPMN 2.0, o elemento oficial para reutilização é chamado de Atividade de Chamada.

💡 O que é isso?
Uma Atividade de Chamada é uma atividade que invoca um processo separado, que pode ser reutilizado em diferentes processos ou em múltiplos pontos dentro do mesmo.

Isso é ideal para centralizar subprocessos recorrentes, tais como:

• “Aprovar Solicitação”
• “Emitir Fatura”
• “Validar Dados do Cliente”

Benefícios da Atividade de Chamada:

• Permite a padronização de subprocessos críticos em toda a organização.
• Suporta a manutenção centralizada: alterar o processo chamado o atualiza em todos os lugares onde é usado.
• Reduz a redundância e a inconsistência lógica entre departamentos.

Subprocesso de Evento

O Subprocesso de Evento foi introduzido no BPMN 2.0 (lançado oficialmente em 2011) e representa um subprocesso que não faz parte do fluxo de sequência principal, mas pode ser acionado quando um evento específico ocorre — como uma mensagem, uma condição de tempo ou um erro.

🌟 Casos de uso típicos

⚠️ Interrompendo vs Não interrompendo

• Interrompendo: Para o fluxo do processo principal quando acionado.
• Não interrompendo: Executa em paralelo sem afetar o processo em andamento.

Você pode identificar isso pela linha do evento de início:

• Linha sólida = interrompendo
• Linha tracejada = não interrompendo

Exemplo:

Em um Processo de Aprovação, se nenhuma resposta for recebida dentro de 5 dias úteis, um Subprocesso de Evento de Temporizador pode enviar um alerta para o gerente e fechar automaticamente a solicitação.

✅ Quando usar:

• Para lidar com exceções, atrasos ou eventos externos.
• Para modelar ações que dependem de eventos paralelos.
• Quando é necessário monitoramento automático e resposta.

Subprocesso Ad-Hoc: quando a ordem das tarefas não importa

O Subprocesso Ad-Hoc é usado quando as tarefas internas podem ser executadas em qualquer ordem, ou até mesmo opcionalmente, dependendo do contexto ou do julgamento humano.

Características principais:

• Sem sequência explícita entre as tarefas.
• As atividades podem ser realizadas parcialmente, totalmente ou serem puladas.
• Ideal para processos criativos, colaborativos ou exploratórios.

✅ Quando usar:

• Em contextos sem sequência predefinida.
• Para modelar fluxos de trabalho informais ou criativos.
• Quando os participantes decidem o que fazer, quando e se devem fazê-lo.

Exemplo:

Em um subprocesso chamado “Planejar Evento Corporativo”, tarefas como:

• Escolher local
• Definir palestrantes
• Planejar refrescos
• Desenhar materiais promocionais

...podem acontecer em qualquer ordem ou simultaneamente. O importante é que todas sejam concluídas antes do evento, mas a ordem depende da equipe.

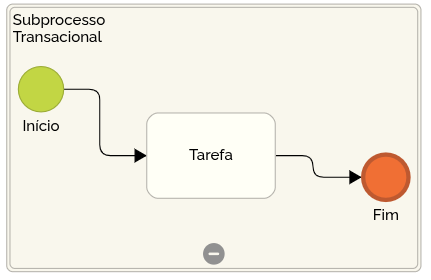

Subprocesso Transacional: para operações controladas em múltiplas etapas

O Subprocesso Transacional é usado quando você precisa garantir que um grupo de atividades seja concluído como uma unidade — ou todas têm sucesso, ou nenhuma tem. Este tipo de subprocesso representa uma transação no sentido de negócio e é útil quando você deseja modelar o comportamento de commit/rollback.

Características principais:

• Encapsula atividades que devem ter sucesso juntas.
• Pode ser abortado, revertido ou confirmado usando eventos intermediários.
• Usado em processos que requerem compensação ou tratamento de erros se algo der errado.

✅ Quando usar:

• Para operações financeiras ou legais onde conclusão parcial não é aceitável.
• Quando a falha de uma etapa requer desfazer etapas anteriores.
• Quando você deseja modelar explicitamente limites de commit/cancelamento.

Exemplo:

Em um processo de Aprovação de Empréstimo, você pode ter um subprocesso transacional para “Assinar Contrato e Liberar Fundos.” Se o contrato não for assinado, quaisquer preparações (como reservar fundos) devem ser desfeitas — modeladas como um fluxo de compensação.

Melhores práticas ao usar subprocessos

• Use subprocessos para agrupar tarefas logicamente relacionadas.
• Prefira Atividades de Chamada quando o mesmo fluxo precisar ser reutilizado.
• Use Subprocessos de Evento para lidar com exceções, atrasos e interrupções.
• Nomeie subprocessos claramente usando verbo + complemento: "Revisar Aplicação", "Registrar Solicitação".
• Documente processos chamados em Atividades de Chamada — incluindo versão, proprietário e propósito.

Exemplos práticos

Em um processo de “Solicitação de Material” da imagem abaixo, o subprocesso “Gerenciar Separação de Pedidos e Entrega” lida com todas as tarefas desde a separação dos itens até o envio ao solicitante.

Se você expandir o subprocesso, poderá ver todas as tarefas internas que compõem esse fluxo — proporcionando clareza enquanto mantém o processo principal conciso.

Em outro exemplo, há duas Atividades de Chamada: "Registrar Fornecedores" e "Receber Bens Comprados".

Quando você navega para o processo por trás de "Registrar Fornecedores", pode ver todo o fluxo do subprocesso.

O que é interessante aqui é que o processo chamado começa com um evento de início de mensagem simples, o que significa que pode ser iniciado manualmente a qualquer momento. Isso adiciona maior flexibilidade ao design geral, pois o subprocesso também pode operar de forma independente quando necessário.

🚀 Explore diagramas com subprocessos

👉 Você pode acessar exemplos gratuitos com subprocessos e Atividades de Chamada usando sua conta gratuita no modelador HEFLO BPMN. Clique no botão abaixo para explorar outro artigo repleto de exemplos reais de subprocessos em BPMN.

Perguntas Frequentes (FAQ) sobre subprocessos BPMN

Qual é a principal diferença entre um Subprocesso Incorporado e uma Atividade de Chamada?

Um Subprocesso Incorporado é definido e detalhado diretamente dentro do mesmo diagrama, enquanto uma Atividade de Chamada referencia um processo separado que pode ser reutilizado em outros diagramas.

Uma Atividade de Chamada pode chamar a si mesma?

Não. O BPMN não suporta invocação recursiva de processos. Uma Atividade de Chamada deve referenciar outro processo distinto.

O que acontece se um Subprocesso de Evento e o processo principal ocorrerem ao mesmo tempo?

Se o Subprocesso de Evento for interrompido, ele interromperá o fluxo principal. Se for não interrompido, ele será executado em paralelo sem afetar o processo principal.

Como sei quando usar um Subprocesso Transacional?

Use-o quando o subprocesso deve ser concluído inteiramente ou revertido. É ideal para operações financeiras, legais ou sensíveis.

Um Subprocesso Ad-Hoc é apenas um grupo de tarefas?

Não exatamente. Embora agrupe tarefas, a distinção chave é que ele não define uma sequência — a ordem de execução é flexível ou deixada para os participantes.

Subprocessos podem conter outros subprocessos?

Sim. O BPMN permite aninhamento de subprocessos. Um Subprocesso Incorporado, por exemplo, pode conter outro subprocesso dentro dele.

Conclusão

Subprocessos são essenciais para criar modelos BPMN claros, estruturados e eficazes. Ao entender as diferentes opções — incorporado, orientado a eventos, reutilizável, ad-hoc e transacional — você ganha a flexibilidade para representar desde rotinas simples até exceções complexas e fluxos colaborativos.

Escolher o tipo certo de subprocesso torna o processo mais compreensível para todos os envolvidos e mais fácil de manter ao longo do tempo. Além disso, boas práticas em torno da documentação e reutilização ajudam a padronizar e fortalecer a governança em seus processos de negócio.
